etfe膜结构维修费用高吗？这样维修最省钱
08/06-2026 阅读量：5

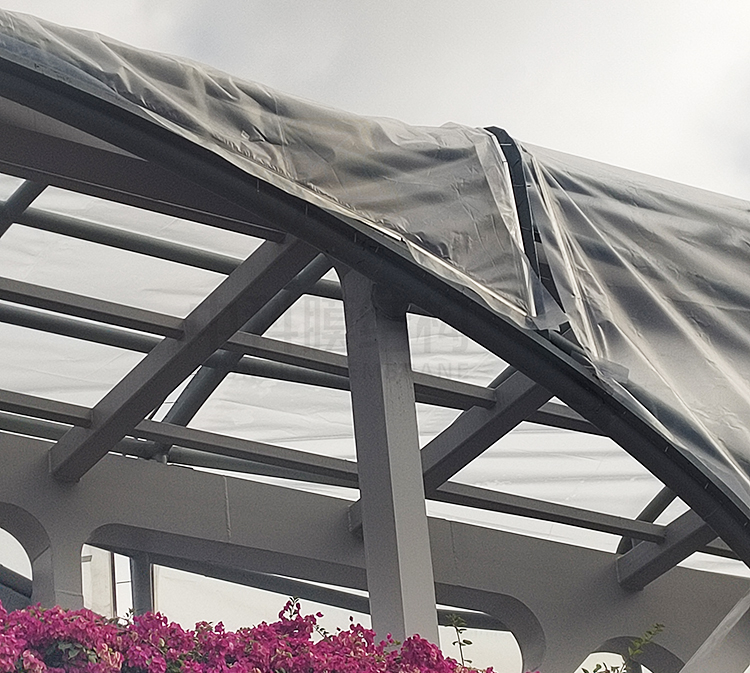

你的etfe膜结构建筑经历台风？冰雹？人为损坏？还是经过了岁月的洗礼需要修缮了？无论哪一种先别着急维修，先来检查一下你的etfe膜损坏是下面三种的哪一类？对症维修最省钱。
轻微破损：etfe膜面微小损伤（针孔、划伤，孔洞≤30mm、裂缝长度＜50mm）
修缮方案：专用透明ETFE修补胶带冷粘修复（应急/长期微创修补）
适用：高空不便携带热合设备、少量小孔。
材料：进口ETFE自粘修补胶带（CMC777系列等同类型，同材质氟膜基材）
etfe膜维修方案1：
1. 气枕缓慢泄压至常压，封闭充气管路；
2. 中性清洗剂+异丙醇擦拭破损周边≥100mm范围，彻底干燥、无油污灰尘；
3. 裁剪补丁，孔洞四周外延≥50mm；圆角裁剪（直角容易翘边进水）；
4. 一边撕离型膜一边辊压，彻底赶出气泡；
5. 常温静置固化≥4h，完全固化后缓慢分级充气试压。
注：长期户外耐候5～8年；不适合高应力区域（气枕矢高最大鼓胀区、靠近压条位置）
中等破损：etfe膜面中等破损（裂缝50～300mm、破口30～150mm）
修缮方案：同材质ETFE膜片现场热合修补（优先推荐，永久修复）
热合修补强度≈原膜焊缝，气密性最优，地标项目验收首选
设备：便携式手持热合机
工艺参数：温度260～280℃，搭接宽度≥15mm
etfe膜维修方案2：
1. 泄压、清洁干燥膜面；
2. 修补膜片四周超出破损边缘≥50mm，四角圆角；
3. 优先在气枕内侧焊接（外侧日晒雨淋，焊缝老化更快）；
4. 条件受限只能外侧修补时，建议内外双面贴片加固；
5. 焊接完成自然冷却，禁止骤冷；养护24h后充气气密性测试。
严重破损：etfe膜面严重破损（裂口＞300mm、多处连续破损、焊缝大面积撕裂、边角撕裂）
修缮方案3：局部膜单元更换 / 整枕更换
不建议多次补丁叠加：多处修补后应力不均，极易持续撕裂、持续漏气，反复补气无法维持设计气压。
重点提醒：气枕边缘压条、Keder绳根部撕裂，大多属于应力集中，单纯补洞治标不治本，建议局部换膜。
轻微破损：etfe膜面微小损伤（针孔、划伤，孔洞≤30mm、裂缝长度＜50mm）
修缮方案：专用透明ETFE修补胶带冷粘修复（应急/长期微创修补）
适用：高空不便携带热合设备、少量小孔。
材料：进口ETFE自粘修补胶带（CMC777系列等同类型，同材质氟膜基材）
etfe膜维修方案1：
1. 气枕缓慢泄压至常压，封闭充气管路；
2. 中性清洗剂+异丙醇擦拭破损周边≥100mm范围，彻底干燥、无油污灰尘；
3. 裁剪补丁，孔洞四周外延≥50mm；圆角裁剪（直角容易翘边进水）；
4. 一边撕离型膜一边辊压，彻底赶出气泡；
5. 常温静置固化≥4h，完全固化后缓慢分级充气试压。
注：长期户外耐候5～8年；不适合高应力区域（气枕矢高最大鼓胀区、靠近压条位置）
中等破损：etfe膜面中等破损（裂缝50～300mm、破口30～150mm）
修缮方案：同材质ETFE膜片现场热合修补（优先推荐，永久修复）
热合修补强度≈原膜焊缝，气密性最优，地标项目验收首选
设备：便携式手持热合机
工艺参数：温度260～280℃，搭接宽度≥15mm
etfe膜维修方案2：
1. 泄压、清洁干燥膜面；
2. 修补膜片四周超出破损边缘≥50mm，四角圆角；
3. 优先在气枕内侧焊接（外侧日晒雨淋，焊缝老化更快）；
4. 条件受限只能外侧修补时，建议内外双面贴片加固；
5. 焊接完成自然冷却，禁止骤冷；养护24h后充气气密性测试。
严重破损：etfe膜面严重破损（裂口＞300mm、多处连续破损、焊缝大面积撕裂、边角撕裂）
修缮方案3：局部膜单元更换 / 整枕更换
不建议多次补丁叠加：多处修补后应力不均，极易持续撕裂、持续漏气，反复补气无法维持设计气压。
重点提醒：气枕边缘压条、Keder绳根部撕裂，大多属于应力集中，单纯补洞治标不治本，建议局部换膜。

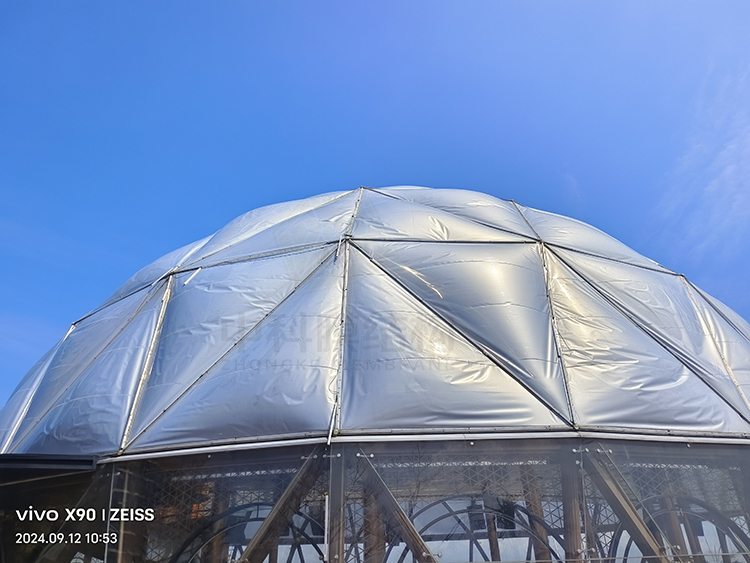

中科膜结构公司提供etfe气枕膜维修、etfe单层膜维修一站式服务，全球24H服务热线：400-697-9097
